工裝施工設計深化圖繪制步驟示范

發布時間：2021-07-27 | 瀏覽量：人瀏覽

所謂工裝深化圖設計，就是指施工裝公司根據設計藍圖以及標準圖集和結合相關施工規范的要求做進一步圖紙優化、調整、細化、完整。在圖紙深化過程中，在過去的施工過程中，雖然未然很少有人提及深化設計，但深化圖繪制是項目開工必不可缺的重要圖紙，因為它是施工的重要參考依據。下面由成都帝睿工裝公司給大家深度講解一下深化圖繪制步驟，并做一些示范參考。

首先通過對項目的深入了解后，再根據效果圖和現場實際尺寸并按照比例繪制出包括綜合平面圖、天花綜合布置圖、地面綜合布置圖、隔墻放線平面圖、電氣平面圖。在做完平面設計以后，一定要結合空間關系深化立面及造型輪廓關系，并將立面索引標符反射在平面圖紙上，以最大限度精確圖紙尺寸的準確性。在繪制圖紙過程中參與的人數最好是以團隊為分工為主，每個專業環節要求專業人士介入，比如電氣設計就是相對復雜和專業性極強的繪制環節，耗費的繪制工作量也較大。只要人員配備和圖紙分工分解到位后期很多工序自然就迎刃而解。

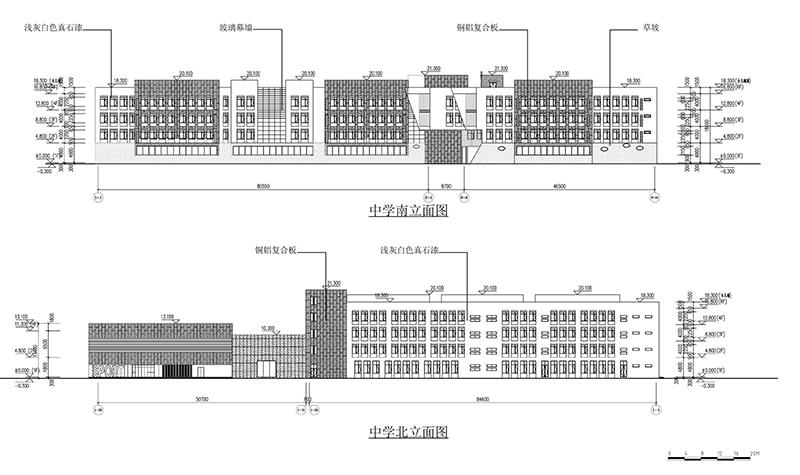

當所有平面圖紙繪制完成后接下來的環節便是審核，圖紙審核工作是一個嚴肅過程，必須達到尺寸準確無誤，當圖紙整體上沒有任何大問題后就可以進入圖紙深化設計階段。圖紙深化的主要工作包括涉及有立面圖、大樣圖、剖面圖。立面圖深化過程中會不斷進行圖紙微調，調整中須切記與總平面圖達到無縫結合，關于這點很重要。
